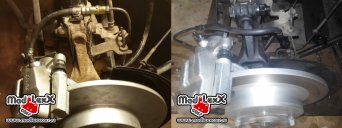

Установка Задних дисковых тормозов (ЗДТ) Renault Duster 4х4.
Задние, дисковые, тормоза, здт, рено, renault, ниссан, nissan, дача, dacia, дастер, duster, террано, terrano, каптюр, kaptur, 4 на 4, 4x4, 4 x 4, MLC DSTR4x4 KIT, MADLEXXCARS

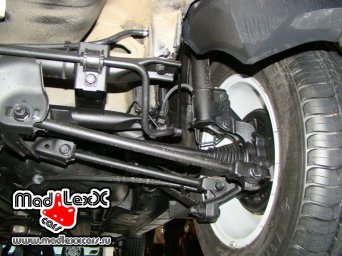

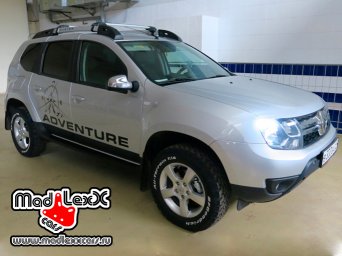

Renault Duster воистину можно назвать эталоном универсальности и практичности. Он полностью соответствует своей цене, и вы получаете ровно столько автомобиля, сколько заплатили.

Дастер впервые позволил простому человеку почувствовать преимущества полного привода.

Ещё со времён Логана , Рено умеет феноменально выжимать максимум внутреннего пространства при наружной компактности, поэтому места в автомобиле хватит для всех: как водителю с передним пассажиром, так и для сидящих сзади.

Вы получаете неубиваемую, непробиваемую ходовку, внушительный дорожный просвет и солидный объем багажника с полноразмерным запаской.

Брутальный внешний вид, с широкой колесной базой и раздутыми арками, делает дастер похожим на джип. А в России не круто ездить на кроссовере, в России круто ездить на джипе!

Пофиг на каком: самом неказистом, самом дешёвом, все равно какого цвета… Главное чтобы был Джип! И Джипистость в этом автомобиле на приемлемом уровне!

Простой, недорогой и относительно надежный вот что такое Renault. Вот что такое Renault Duster. Всё это и многое другое делает этот его одним из бестселлеров отечественного рынка.

Но удерживает этот полноприводный винегрет от альянса Renault-Nissan в бюджетном сегменте удивительная небрежность в мелочах.

Экономили не на надежности, а на нюансах, облегчающих жизнь…мелочах, которые поначалу кажутся неважными, но потом когда вы начинаете эксплуатировать автомобиль каждый день: садитесь, заводите и управляете им…

Вот тут то и начинаете понимать, что не надо было экономить на подсветки кнопок магнитолы, на самих кнопках и крутилках, которых не видно и не понятно в каком положении они находятся.И все эти мелочи копятся и стремятся постепенно вас задолбать.

К счастью, есть некоторые опции, которые можно заказывать отдельно, способные сделать автомобиль удобнее и надежнее, практичнее и безопаснее, облегчить жизнь водителю и сделать управление автомобилем приятнее.

Но не все из них доступны для базовых, и даже средних версий, а предустановленны только в максимальной комплектации.

За счет опций стоимость может возрасти практически в 2 раза и приблизится к стоимости конкурентов, таких как Qashqai, Creta, Tiguan, Sportage, Kuga и тд…

У которых даже в базовой версии или опционально есть то, чего дастеру даже и не снилось!

Например:

такой простой, и в то же время для современных машин, такой банальный вещи, как задние дисковые тормоза (ЗДТ). Которые значительно выигрывают у барабанов по эффективности и эксплуатационным качествам.

Ими оснащаются практически все современные автомобили всех классов. Но производитель этого сбалансированного и гармоничного автомобиля, в целях экономии решил, что для раздутого Логана хватит и древней барабанной системы.

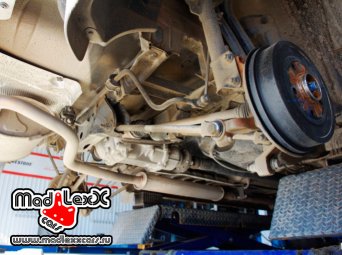

И поэтому у Дастера даже самой максимальных комплектациях сзади установлены архаичные ржавеющие кастрюли.

Но существуют комплекты задних дисковых тормозов (ЗДТ), которые позволяют избавиться от этой досадной экономичности производителя.

И укомплектовать автомобиль, как с полным, так и с передним приводом более эффективной, надежной и современной тормозной системой.

Для автомобилей с полным приводом

УСТАНОВОЧНЫЙ КОМПЛЕКТ MADLEXXCARS (MLC DSTR4x4 KIT)

Renault: Duster (4x4), Kaptur (4x4),

Dacia: Duster (4x4),

Nissan: Terrano (4x4)

и

Для автомобилей с передним приводом

УСТАНОВОЧНЫЙ КОМПЛЕКТ MADLEXXCARS LRGS (MLC LRGS KIT)

Renault: Duster (4x2), Kaptur (4x2),

Nissan: Terrano (4x2), Almera G15 ,

Dacia: Duster (4x2), Logan 1 MCV (универсал), Logan 2 MCV (универсал),

ВАЗ: Largus

Задние, дисковые, тормоза, здт, рено, renault, ниссан, nissan, дача, dacia, дастер, duster, террано, terrano, каптюр, kaptur, 4 на 4, 4x4, 4 x 4, MLC DSTR4x4 KIT, MADLEXXCARS

Кулак задней подвески снимаем в сборе с подшипником задней ступицы, ступицей и опорным щитом, для более удобного выпрессовывания и извлечения ступицы из подшипника.

Задние, дисковые, тормоза, здт, рено, renault, ниссан, nissan, дача, dacia, дастер, duster, террано, terrano, каптюр, kaptur, 4 на 4, 4x4, 4 x 4, MLC DSTR4x4 KIT, MADLEXXCARS

Отворачиваем гайку крепления подшипника ступицы колеса.

Снимаем заднее колесо и надежно фиксируем автомобиль на подставках заводского изготовления на кузове.(«поддомкратниках»)

Задние, дисковые, тормоза, здт, рено, renault, ниссан, nissan, дача, dacia, дастер, duster, террано, terrano, каптюр, kaptur, 4 на 4, 4x4, 4 x 4, MLC DSTR4x4 KIT, MADLEXXCARS

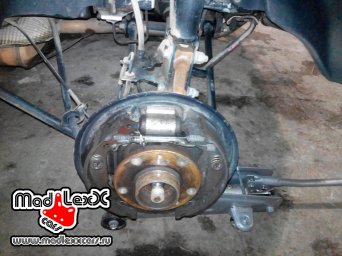

Снимаем тормозной барабан.

Задние, дисковые, тормоза, здт, рено, renault, ниссан, nissan, дача, dacia, дастер, duster, террано, terrano, каптюр, kaptur, 4 на 4, 4x4, 4 x 4, MLC DSTR4x4 KIT, MADLEXXCARS

Снимаем датчик скорости вращения заднего колеса и извлекаем его из отверстия в кулаке.

Выводим наконечник троса стояночного тормоза из зацепления с рычагом на тормозной колодке. И отсоединяем от опорного щита.

Задние, дисковые, тормоза, здт, рено, renault, ниссан, nissan, дача, dacia, дастер, duster, террано, terrano, каптюр, kaptur, 4 на 4, 4x4, 4 x 4, MLC DSTR4x4 KIT, MADLEXXCARS

Отсоединяем штуцер тормозной трубки от колесного цилиндра. Во избежание утечек тормозной жидкости можно надеть на трубку резиновый колпачок штуцера прокачки или зажать подводящие к ним резиновые шланги.

Задние, дисковые, тормоза, здт, рено, renault, ниссан, nissan, дача, dacia, дастер, duster, террано, terrano, каптюр, kaptur, 4 на 4, 4x4, 4 x 4, MLC DSTR4x4 KIT, MADLEXXCARS

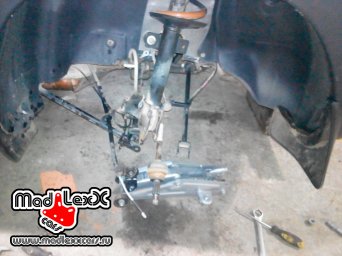

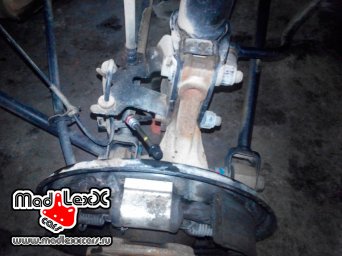

Отворачиваем гайки болтов крепления амортизаторной стойки к кулаку, и отводим стойку от кулака.

Выводим шлицевой хвостовик привода заднего колеса из ступицы.

Отсоединяем поперечные и продольный рычаги подвески от кулака.

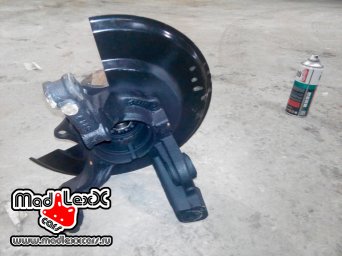

И снимаем кулак в сборе со ступицей и тормозным щитом.

Задние, дисковые, тормоза, здт, рено, renault, ниссан, nissan, дача, dacia, дастер, duster, террано, terrano, каптюр, kaptur, 4 на 4, 4x4, 4 x 4, MLC DSTR4x4 KIT, MADLEXXCARS

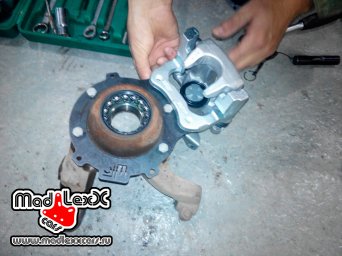

Отворачиваем 4 болта фиксирующих тормозной щит на кулаке. Зачищаем поверхность от грязи и коррозии для лучшего прилегания деталей и устанавливаем проставку MLC DSTR4x4, которая выступит в качестве кронштейна, на который будут устанавливаться детали дисковой тормозной системы

Задние, дисковые, тормоза, здт, рено, renault, ниссан, nissan, дача, dacia, дастер, duster, террано, terrano, каптюр, kaptur, 4 на 4, 4x4, 4 x 4, MLC DSTR4x4 KIT, MADLEXXCARS

Устанавливаем ее на кулак так, чтобы положение суппорта было с верху в сторону заднего бампера и фиксируем четырьмя болтами от тормозного щита барабанных тормозов.

Дальнейшие сборку и установку кулака проводим в обратной последовательности.

Задние, дисковые, тормоза, здт, рено, renault, ниссан, nissan, дача, dacia, дастер, duster, террано, terrano, каптюр, kaptur, 4 на 4, 4x4, 4 x 4, MLC DSTR4x4 KIT, MADLEXXCARS

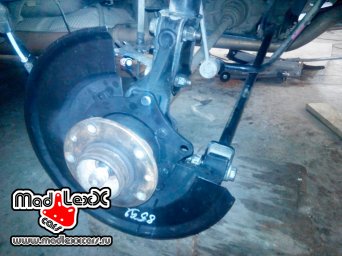

Для установки грязезащитного щитка на проставке предусмотрены три отверстия под болты.

Устанавливаем щиток таким образом, чтобы скоба оказалась в центре вырезанного сектора, и фиксируем щиток по месту болтами.

Задние, дисковые, тормоза, здт, рено, renault, ниссан, nissan, дача, dacia, дастер, duster, террано, terrano, каптюр, kaptur, 4 на 4, 4x4, 4 x 4, MLC DSTR4x4 KIT, MADLEXXCARS

Устанавливаем тормозную скобу на проставку и наживляем два крепежных болта, на данном этапе не стоит сильно обтягивать соединение.

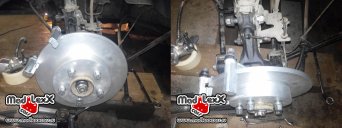

Устанавливаем тормозной диск на ступицу. Его рабочая поверхность окажется в скобе, в специальной проточке, в которой он будет вращаться.

Необходимо выставить положение диска по центру проточки в скобе. (можно немного доработать скобу или использовать проставку между диском и ступицей)

Обеспечив свободное вращение тормозного диска в скобе, окончательно затягиваем крепежные болты.

Задние, дисковые, тормоза, здт, рено, renault, ниссан, nissan, дача, dacia, дастер, duster, террано, terrano, каптюр, kaptur, 4 на 4, 4x4, 4 x 4, MLC DSTR4x4 KIT, MADLEXXCARS

Устанавливаем «противоскрипные пластины» (монтажный комплект) на скобу, сверху на них помещаем две тормозные колодки.

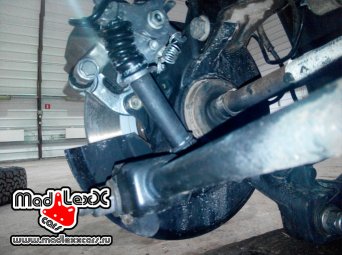

На тормозную скобу устанавливаем суппорт, таким образом чтобы трос стояночного тормоза подводился к нему с низу. Если необходимо вдавить поршень, чтобы одеть его на колодки, делать это нужно только поворачивая поршень по часовой стрелке специальным инструментом или круглогубцами.(просто вдавливая поршень можно повредить внутренние механизмы)

Задние, дисковые, тормоза, здт, рено, renault, ниссан, nissan, дача, dacia, дастер, duster, террано, terrano, каптюр, kaptur, 4 на 4, 4x4, 4 x 4, MLC DSTR4x4 KIT, MADLEXXCARS

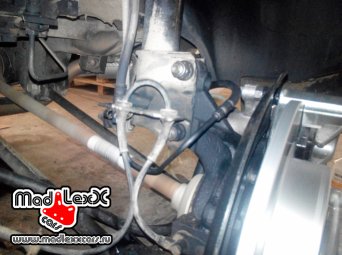

Соединяем суппорт с тормозной магистралью (можно сделать двумя способами):

1) В установочном комплекте MLC DSTR4x4 KIT присутствует пара тормозных шлангов, которыми можно обеспечить надежное соединение.

2) Стандартной тормозной трубкой, которая одним концом соединялась с тормозным цилиндром барабанных тормозов, а другим с резиновым шлангом. Шланг имеет фиксацию на кронштейне амортизатора, который ограничивает его длину. Если снять фиксатор и разогнуть металлическую тормозную трубку длины подводящей магистрали хватит, чтобы соединиться с суппортом.

Задние, дисковые, тормоза, здт, рено, renault, ниссан, nissan, дача, dacia, дастер, duster, террано, terrano, каптюр, kaptur, 4 на 4, 4x4, 4 x 4, MLC DSTR4x4 KIT, MADLEXXCARS

Устанавливаем трос стояночного тормоза. На него одеваем специальную втулку, которая задает длину открытой части, и дает возможность зафиксировать трос на кронштейне суппорта.

Во избежание появления коррозии открытую часть троса желательно смазать и защитить резиновой гофрой или манжетой.

Задние, дисковые, тормоза, здт, рено, renault, ниссан, nissan, дача, dacia, дастер, duster, террано, terrano, каптюр, kaptur, 4 на 4, 4x4, 4 x 4, MLC DSTR4x4 KIT, MADLEXXCARS

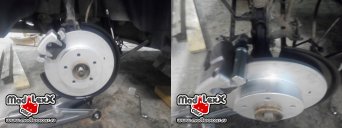

Устанавливаем датчик вращения колеса. И обеспечиваем фиксацию тормозных шлангов и трубок по месту (на хомуты или стяжками…)

Задние, дисковые, тормоза, здт, рено, renault, ниссан, nissan, дача, dacia, дастер, duster, террано, terrano, каптюр, kaptur, 4 на 4, 4x4, 4 x 4, MLC DSTR4x4 KIT, MADLEXXCARS

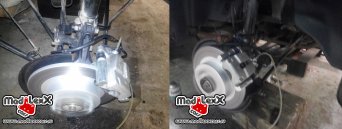

Прокачиваем гидропривод тормозной системы и производим регулировку привода стояночного тормоза.

Одеваем колесо и затягиваем колесные болты.

Задние, дисковые, тормоза, здт, рено, renault, ниссан, nissan, дача, dacia, дастер, duster, террано, terrano, каптюр, kaptur, 4 на 4, 4x4, 4 x 4, MLC DSTR4x4 KIT, MADLEXXCARS

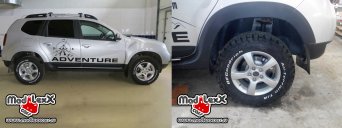

Владелец авто: Андрей, Москва.

P.s.:

Дисковые тормоза

1) Быстрее реагируют на нажатие педали, так как колодки уже лежат на поверхности диска.

2) Гораздо лучше охлаждается, что не даёт перегреться и потерять эффективность.

3) Дают возможность оценить состояние и степень износа расходников, и своевременно провести ТО.

4) И что немаловажно преображает внешний вид автомобиля.

 ТАК ЧТО ВСЕМ СОВЕТУЮ!))))
