Тюнинг тормозных систем

2_RENAULT SANDERO ЗДТ. Задние дисковые тормоза. MLC RNLT KIT (MADLEXXCARS #1)
Установка задних дисковых тормозов Logan, Sandero, Stepway, Note, Micra, March, Cube, Vesta, Xray…
Задние, дисковые, тормоза, здт, рено, renault, сандеро,sandero, степвей,stepway, MLC RNLT KIT, MADLEXXCARS

Желание установить дисковые тормоза крепчало с каждым микрометром проникновения ржавчины в глубь поверхности тормозного барабана. Материалы из которых выполнены тормозные барабаны очень подвержены коррозии — это необходимое зло для обеспечения должной шероховатости и мягкости трущихся поверхностей( в основном материал тормозного барабана это сплавы на основе чугуна)

Можно протравливать и красить, можно просто красить, но из-за переменного воздействия температур при торможении и атмосферных условий, вся эта мишура ненадолго и напрасно!

При торможении под воздействием температуры барабан немного расширяется, после чего при охлаждении приходит в исходное состояние. Это микроскопическое увеличение размера у металлов гораздо больше чем у краски. И каждый цикл таких нагрузок растягивает, а потом сжимает краску. Такое воздействие циклично — при замедление и ускорение автомобиля. Рано или поздно в некоторых местах краска начинает трескаться, а потом отлетать слоями.

 Кто-то может возразить: красить нужно только высокотемпературной краской, которая способна выдержать и 600 и 700 градусов! А способна ли эта краска выдержать многократные интенсивные торможения, а после охладиться водой из лужи с раствором солей, которыми у нас посыпают дороги зимой ?

Конечно нет!

Это Физика и от этого никуда не деться.

Совершенно не понимаю людей, которые красят наружную поверхность барабанов, а после делают бортовые журналы и выставляют напоказ свой труд выходного дня. Я ни разу не видел, чтобы кто-то из них выставил фото этих барабанов спустя месяца полтора, два…

Поэтому, как бы это цинично не звучало, избавиться от этой проблемы можно только избавившись от барабанов, попутно решив и множество других задач.Или научиться жить с этим. За 70 лет Советской власти с терпением у людей всё в порядке.

Это была физика в вперемежку с лирикой. Желание людей обманываться и быть обманутыми неискоренимо данная статья не об этом.

Установкам задних дисковых тормозов (ЗДТ) вместо барабанов посвящены просто колоссальные объемы информации. Такое проделывают с отечественными (ВАЗ, ГАЗ, УАЗ…),с немецкими(VW, Skoda, Seat, Audi…),с японскими (Toyta, Nissan…) машинами и тд…

Но я ни разу не встречал качественных вариантов исполнения ЗДТ для французских автомобилей.(Renault и их одноплатформенных братьев близнецов Nissan и ВАЗ)

Правда если поискать, встречаются варианты установки супер эксклюзивной цапфы от Clio RS с кронштейнами для тормозной скобы или гаражные варианты выполненные болгаркой и дрелью с втулками тросов ручника сваренными из гаек…

И как таковых не существовало никаких альтернатив этому лютому тюнингу для

Renault: Logan 1, Logan 2, Sandero 1, Sandero 2, Sandero 1 Stepway, Sandero Stepway 2, Clio II Symbol, Clio III

Nissan: Note, Micra, March, Cube

ВАЗ: Vesta, Xray

И вдруг на просторах интернета появился вариант, практически полного переноса оригинальной заводской системы ЗДТ на заднюю ось.

Единственным ноу-хау такой системы являются проставки (специальные кронштейны) MADLEXXCARS MLC RNLT

Задающее нужные расстояния и зазоры между движущимися элементами. Исходя из расчета возникающих сил при экстренном торможении, для них подобрали материал, обеспечивающий необходимый запас прочности. Который при реальных условиях эксплуатации возрастает в несколько раз.

Все остальные детали и тормозные механизмы от суппорта до крепежных болтов полностью заводские. Номинальное качество и надежность таких деталей гарантируется с заводом производителем.

В результате получается простая и полностью функциональная тормозная система, более эффективная, чем заводская, но в то же время стабильная и надежная в работе.

Задние, дисковые, тормоза, здт, рено, renault, сандеро,sandero, степвей,stepway, MLC RNLT KIT, MADLEXXCARS

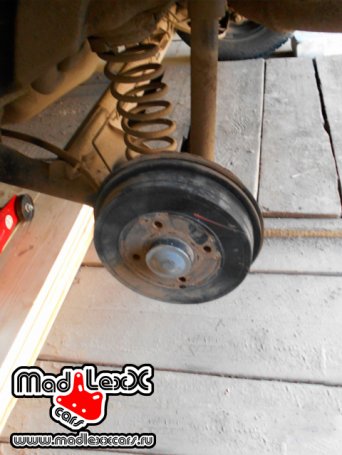

Откручиваем колесные болты и снимаем колесо

Задние, дисковые, тормоза, здт, рено, renault, сандеро,sandero, степвей,stepway, MLC RNLT KIT, MADLEXXCARS

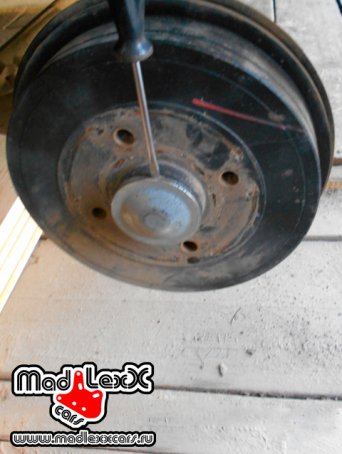

Поддеваем за край защитную крышку для доступа к гайки ступицы.

Задние, дисковые, тормоза, здт, рено, renault, сандеро,sandero, степвей,stepway, MLC RNLT KIT, MADLEXXCARS

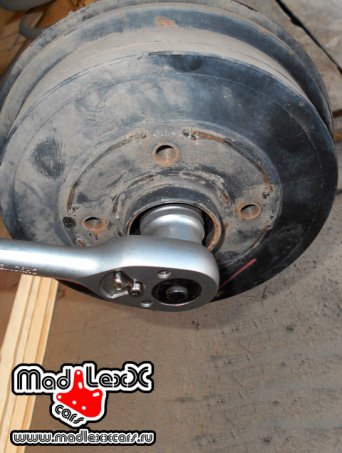

Отворачиваем гайку ступицы.

Задние, дисковые, тормоза, здт, рено, renault, сандеро,sandero, степвей,stepway, MLC RNLT KIT, MADLEXXCARS

Снимаем тормозной барабан.Он выполнен совместно со ступицей. Посадка подшипника на ось не в натяг, Поэтому если нет сильной выработки подшипника или цапфы барабан снимается в ручную без специальных съемников.

Задние, дисковые, тормоза, здт, рено, renault, сандеро,sandero, степвей,stepway, MLC RNLT KIT, MADLEXXCARS

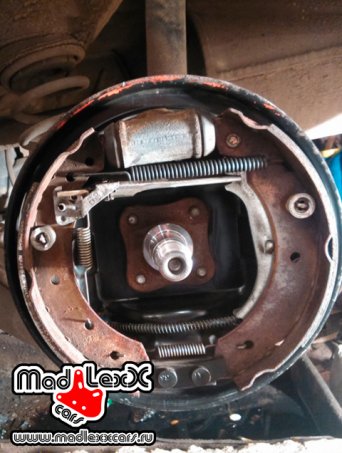

Выворачиваем четыре болта крепления цапфы к балке.

Задние, дисковые, тормоза, здт, рено, renault, сандеро,sandero, степвей,stepway, MLC RNLT KIT, MADLEXXCARS

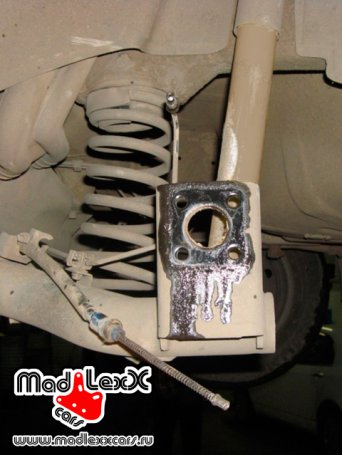

Задняя балка, которую устанавливают на автомобили Logan, Sandero, Stepway, Note, Micra, March, Cube, Vesta, Xray…

Задние, дисковые, тормоза, здт, рено, renault, сандеро,sandero, степвей,stepway, MLC RNLT KIT, MADLEXXCARS

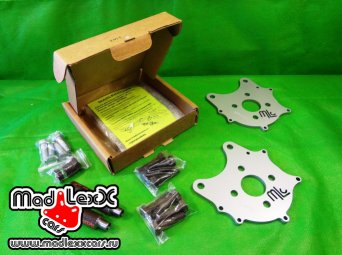

КОМПЛЕКТ ПРОСТАВОК MADLEXXCARS (MLC RNLT) для автомобилей Renault Group (Renault, Nissan, ВАЗ)

Задние, дисковые, тормоза, здт, рено, renault, сандеро,sandero, степвей,stepway, MLC RNLT KIT, MADLEXXCARS

Если машина оборудована системой ABS:

Задние, дисковые, тормоза, здт, рено, renault, сандеро,sandero, степвей,stepway, MLC RNLT KIT, MADLEXXCARS
Задние, дисковые, тормоза, здт, рено, renault, сандеро,sandero, степвей,stepway, MLC RNLT KIT, MADLEXXCARS

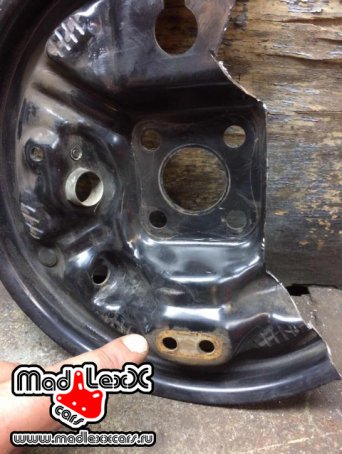

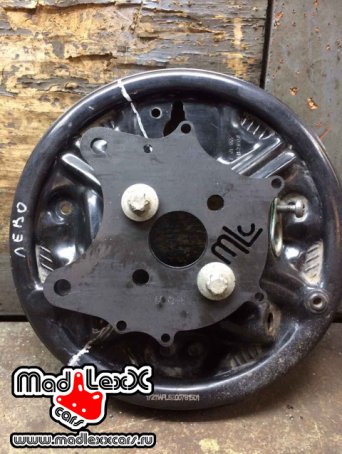

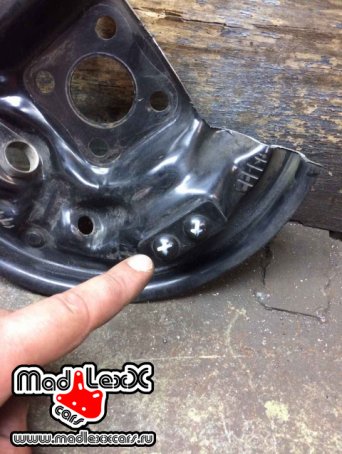

Для сохранения стандартного положения датчика необходимо по лекалу или по тормозной скобе вырезать опорный щит. Датчик расположен не параллельно и не перпендикулярно оси вращения, а под двойным углом… Такое положение сложно повторить без финальной подгонки молотком!

Учитывая стоимость опорных БУ щитов под АБС (от 150р до 400р). Их легко купить, даже чтобы просто вырезать этот крепеж. Поэтому такой очевидный вариант, становится самый доступным и надежным.

Задние, дисковые, тормоза, здт, рено, renault, сандеро,sandero, степвей,stepway, MLC RNLT KIT, MADLEXXCARS

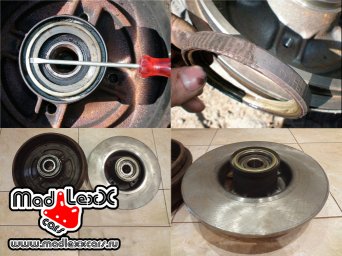

Также для работы АБС необходимо переставить кольцо с барабана на диск. Оно плотно посажено на ступицу, чтобы его снять нужно:

1) Залить место соединения WD-40

2)Через отверстия для колесных болтов тонкой отверткой или стамеской крест на крест обстучать ребро кольца пока оно не сойдет с места.

3)Диаметр посадки для кольца на диске немного больше, чем был на барабане (около 1мм). Поэтому необходимо проточить ступицу тормозного диска.Это можно сделать и обычным напильником (правда времени уйдет гораздо больше)

4)Все действия должны быть неторопливыми и предельно аккуратными, так как эти кольца не продаются отдельно, если кольцо будет сломано, то придется покупать еще один барабан!

Для машин БЕЗ АБС предусмотрен другой вариант:

На проставке имеются три отверстия по краям, соответствующие родному щитку от Megan2 (но эти щитки достаточно дорогие), поэтому сделаны еще 3 отверстия под, бюджетные щитки от 2108… ПРАВЫЕ направо, ЛЕВЫЕ налево.

Также в этом случае не надо переставлять кольца АБС с барабанов на диски, так как их там нет.

Задние, дисковые, тормоза, здт, рено, renault, сандеро,sandero, степвей,stepway, MLC RNLT KIT, MADLEXXCARS

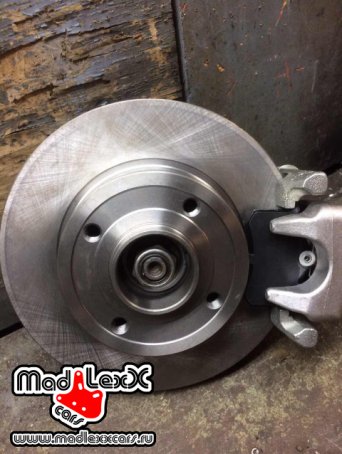

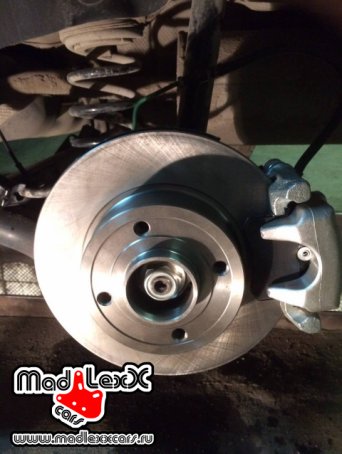

Вид спереди : Задние дисковые тормоза (ЗДТ)Logan / Sandero, Vesta, Micrа…

Задние, дисковые, тормоза, здт, рено, renault, сандеро,sandero, степвей,stepway, MLC RNLT KIT, MADLEXXCARS

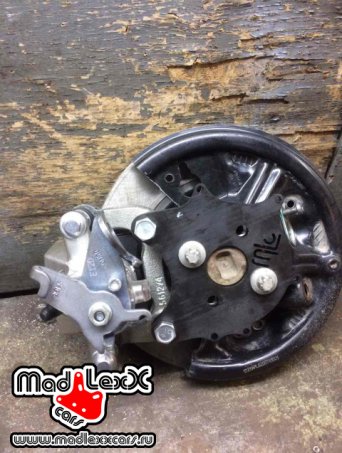

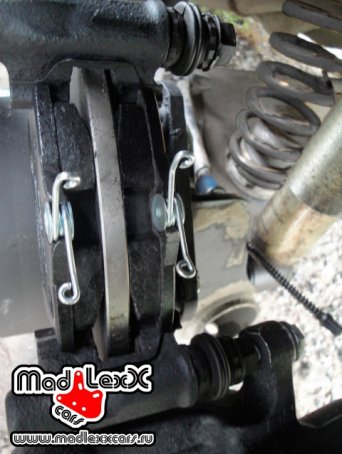

Вид сзади : Задние дисковые тормоза (ЗДТ) Stepway, Clio, Note, Xray

Задние, дисковые, тормоза, здт, рено, renault, сандеро,sandero, степвей,stepway, MLC RNLT KIT, MADLEXXCARS
Задние, дисковые, тормоза, здт, рено, renault, сандеро,sandero, степвей,stepway, MLC RNLT KIT, MADLEXXCARS

Устанавливаем все детали на заднюю балкубалка – проставка (MLC RNLT) — опорный щит (или щиток Megane, 2108) – цапфа – тормозной диск

Задние, дисковые, тормоза, здт, рено, renault, сандеро,sandero, степвей,stepway, MLC RNLT KIT, MADLEXXCARS

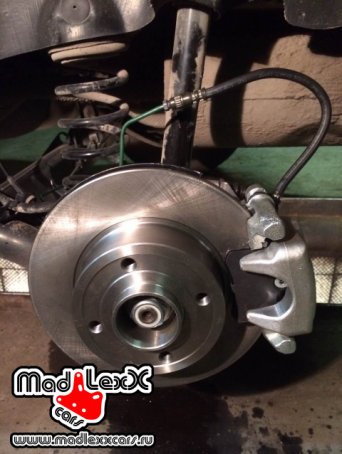

Подключаем тормозной шланг к суппорту, а другой его конец к родной тормозной магистрали автомобиля.

Задние, дисковые, тормоза, здт, рено, renault, сандеро,sandero, степвей,stepway, MLC RNLT KIT, MADLEXXCARS

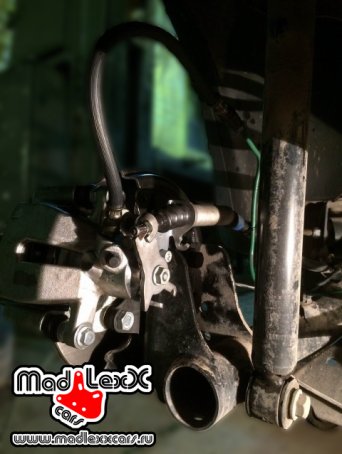

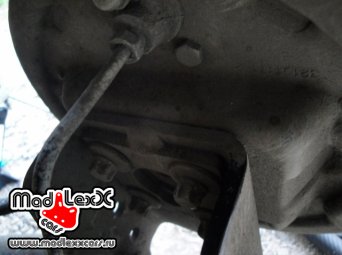

Через специальную втулку трос ручника устанавливается и фиксируется на на суппорте.

Задние, дисковые, тормоза, здт, рено, renault, сандеро,sandero, степвей,stepway, MLC RNLT KIT, MADLEXXCARS

Владелец авто: Олег, г. Воркута.

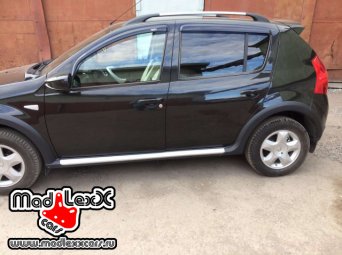

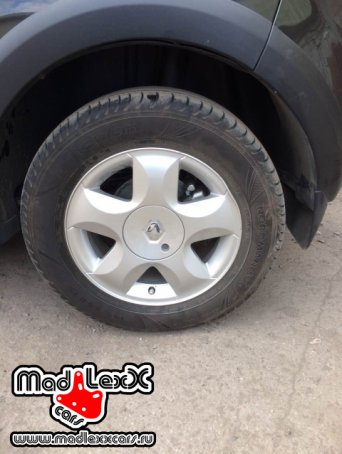

 Задние дисковые тормоза установленые на Renault Sandero 1 Stepway.

Задние, дисковые, тормоза, здт, рено, renault, сандеро,sandero, степвей,stepway, MLC RNLT KIT, MADLEXXCARS

Из-за колесного диска плохо видно, но они там есть;))

P.s.:

Владелец машины: « Я просто в шоке, почему не сделал это раньше! Тормоза стали мягкими, ручник нежный, а машина колом стоит!

 Так что спасибо!»

Задние дисковые тормоза Renault, Nissan, Lada, Dacia
