Тюнинг тормозных систем

1_SKODA RAPID ЗДТ. Задние дисковые тормоза. MLC VAG KIT (MADLEXXCARS #1)
Skoda Rapid установка задних дисковых тормозов. Комплект ЗДТ MLC VAG KIT.
Задние, дисковые, тормоза,здт,шкода,skoda,рапид,rapid MLC VAG KIT,MADLEXXCARS

Для автомобилей, построенных на платформе A0 (Volkswagen Group A0 platform) существует два варианта задних тормозов. В зависимости от установленного силового агрегата и комплектации применяется: Барабанный или Дисковый тип тормозных систем.

Для более дорогих и мощных версий всегда применяются ЗДТ, а на менее мощные и дешевые, к сожалению, ставят только барабаны! (потому что в производстве они на 3 копейки дешевле, а если машина уходит в народ большой серией, бьются за каждый рубль прибыли!)

Разница в подвеске для этих двух абсолютно разных тормозных систем практически незаметна. Для дисковых версий на балке имеются специальные выступы «УШИ», для барабанных версий этих ушей нет. Во всем остальном подвеска и ходовая абсолютно идентичны. Сравнение цапф VW GROUP (новое или хорошо забытое старое)

Достаточно просто по каталогу запчастей от дисковой версии вашей машины, подобрать по оригинальным номерам заменители и собрать систему в соответствии с инструкцией по ремонту и эксплуатации (Skoda Rapid, Fabia, Audi A1, Volkswagen Golf 4…)

Вся тормозная система заимствована из времен,

когдалюди были добрее,

президент — моложе,

трава — зеленее,

а машины оснащались двигателями-миллионниками, а не одноразовыми как теперь…

У легендарного дедушки Golf 4, поэтому существует огромное количество всевозможных вариантов и заменителей.

Прежде чем покупать детали или установочные комплекты необходимо точно убедиться: есть ли на балке вашего автомобиля кронштейны (« УШИ » для установки тормозных механизмов).Чтобы как та старуха не оказаться у разобранного колеса без кронштейнов…

 Балка без кронштейнов

 Балка с кронштейнами

Их может не быть, но это не повод расстраиваться и отказываться от столь полезной модификации. К сожалению для отечественного рынка конструкция удешевляется и в основном используются балки без кронштейнов, только под БАРАБАНЫ.

Достаточно просто установить комплект с проставками (как было сделано и в нашем случае…) или приобрести их отдельно.

Задние, дисковые, тормоза,здт,шкода,skoda,рапид,rapid MLC VAG KIT,MADLEXXCARS

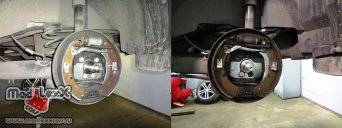

Балка без кронштейнов (для нашего убогенького рынка)

Задние, дисковые, тормоза,здт,шкода,skoda,рапид,rapid MLC VAG KIT,MADLEXXCARS

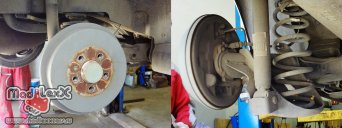

Снимаем барабан и ступицу для доступа к 4 болтам фиксирующим цапфу на балке.

Задние, дисковые, тормоза,здт,шкода,skoda,рапид,rapid MLC VAG KIT,MADLEXXCARS

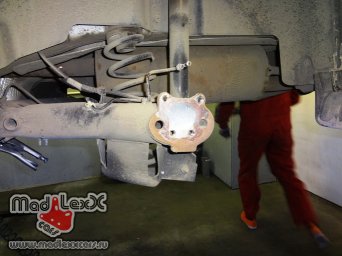

Так выглядит наиболее распространенная балка (без кронштейнов)

Задние, дисковые, тормоза,здт,шкода,skoda,рапид,rapid MLC VAG KIT,MADLEXXCARS

В этом случае для модификации балки нужно применить проставки.Madlexxcars MLC VAG.

Задние, дисковые, тормоза,здт,шкода,skoda,рапид,rapid MLC VAG KIT,MADLEXXCARS

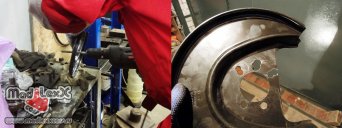

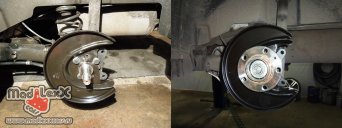

И немного по месту откорректировать отверстия в грязезащитные щитке. (если это необходимо)

Задние, дисковые, тормоза,здт,шкода,skoda,рапид,rapid MLC VAG KIT,MADLEXXCARS
Задние, дисковые, тормоза,здт,шкода,skoda,рапид,rapid MLC VAG KIT,MADLEXXCARS

Устанавливаем проставки между задней осью и балкой и фиксируем высокопрочными болтами из комплекта.

Задние, дисковые, тормоза,здт,шкода,skoda,рапид,rapid MLC VAG KIT,MADLEXXCARS

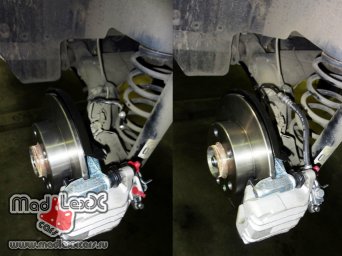

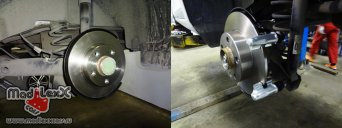

Устанавливаем тормозные диски и скобы

Задние, дисковые, тормоза,здт,шкода,skoda,рапид,rapid MLC VAG KIT,MADLEXXCARS

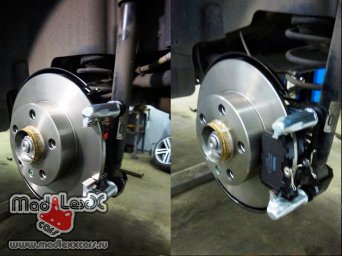

Далее на скобы помещаются тормозные колодки

Задние, дисковые, тормоза,здт,шкода,skoda,рапид,rapid MLC VAG KIT,MADLEXXCARS

И конец главная деталь тормозной системы — суппорт.

Задние, дисковые, тормоза,здт,шкода,skoda,рапид,rapid MLC VAG KIT,MADLEXXCARS

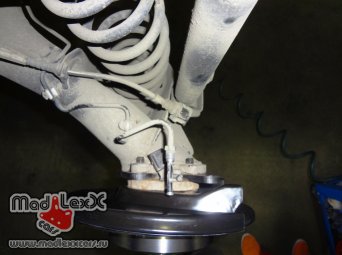

Соединяем резиновым шлангом магистраль тормозной системы и суппорт.

Задние, дисковые, тормоза,здт,шкода,skoda,рапид,rapid MLC VAG KIT,MADLEXXCARS

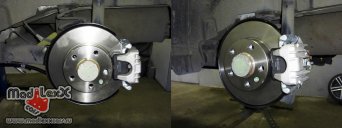

Задняя дисковая тормозная система в сборе.

Задние, дисковые, тормоза,здт,шкода,skoda,рапид,rapid MLC VAG KIT,MADLEXXCARS

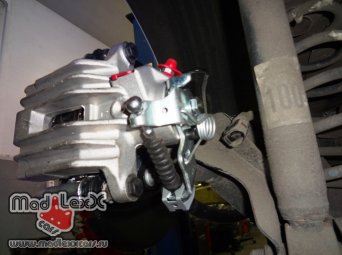

Устанавливаем трос ручника в специальную лапку на суппорте и фиксируем пружинкой от смещений.Проверяем все соединения и разъемы, прокачиваем тормозную систему и регулируем натяжение троса ручника.

Задние, дисковые, тормоза,здт,шкода,skoda,рапид,rapid MLC VAG KIT,MADLEXXCARS

Владелец авто: Артем г. Санкт-Петербург

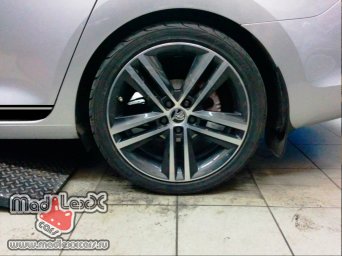

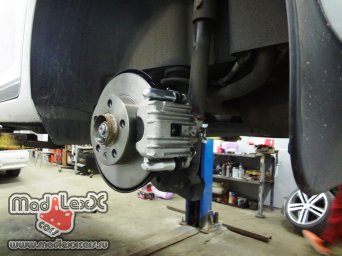

Только после этого одеваем колесо и радуемся полученному результату

Задние, дисковые, тормоза,здт,шкода,skoda,рапид,rapid MLC VAG KIT,MADLEXXCARS

P.s.:

ОТЛИЧНЫЙ ВНЕШНИЙ ВИД, УДОБСТВО В ОБСЛУЖИВАНИИ, ЗВЕРСКИЙ РУЧНИК и тд, и тп;)
