11_NISSAN NOTE ЗДТ. Задние дисковые тормоза. MLC RNLT KIT (MADLEXXCARS #3)
Установка Задних дисковых тормозов (ЗДТ). Nissan Note.
Задние, дисковые, тормоза, здт, ниссан, nissan, ноут, note, MLC RNLT KIT, MADLEXXCARS

Nissan Note в простонародье ЕНОТ. Компактный, но вместительный семейный Микровэн: это и не микро хэтчбек, и не просторный минивэн, и тем более не паркетник. Это первый автомобиль в новом, изобретенном маркетологами классе субкомпактвэнов.

Японская задумка, английской сборки, которая неплохо прижилось у нас, хотя изначально была ориентирована на более искушенного Европейского потребителя.

Всё что необходимо есть уже в базовой версии. Полный электропакет, зеркала с подогревом, подогрев передних сидений, кондиционер, центральный замок…

Высокая посадка и большие зеркала заднего вида позволяют прекрасно осматривать всё вокруг автомобиля. За рулём будет удобно даже рослому водителю.

Салон у Note прост и аскетичен, никаких излишеств, но и никаких претензий к качеству материалов.

По центру передней панели имеется удобный вещевой ящик, чем-то напоминает маршрутку. Для водителя предусмотрен узкий и не совсем комфортный подлокотник. Бардачок двойной: обычный закрывающийся дополнен открытой секцией. Под креслом переднего пассажира располагается приличного размера ниша. А на спинках сидений установлены настоящие минивэновские походные столики с подстаканниками.

На первый взгляд может показаться, что у Ниссан Ноут маленький багажник, но он не маленький! Он просто хорошо организован! Багажник двухэтажный:под внешней, обычной частью прячется таких же размеров грузовой подвал, а под ним в свою очередь предусмотрено место под маломальский инструмент и докатку.

Задний диван может сдвигается вперёд на 16 см — это нонсенс для подобных автомобилей.Такой маневр, в случае необходимости, позволяет увеличить объем багажника еще на 100 литров (объём салона соответственно уменьшается). Если вообще полностью сложить задний диван, багажник увеличится почти в 4 раза.

И тут уже водителю решать, что он хочет больше: вывести по максимуму груза или разместить удобнее людей в салоне.

Таким образом Nissan Note можно назвать рекордсменом по рациональному использованию внутреннего пространства.

Мало того, что ЕНОТ по-семейному практичен, так он еще и получил ряд дизайнерских изысков. Это своеобразный мост между прошлыми традициями и дальнейшим развитием дизайна марки. Сборник ниссановских цитат, адаптированных по месту.

Спереди благодаря лупоглазый фарам с торчащими макушками очень напоминает микру. А вот радиаторная решетка будто без изменений взята с более престижного Nissan Murano.

Задняя часть получилось совершенно самобытной — с огромными бумерангами задних фонарей плавно переходящих на горизонтальную плоскость крыши.

Такой оригинальной концовки задних фонарей в истории автомобилестроения ещё не было! Браво!

Ноут подкупает своей дружелюбностью и позитивом, жизнерадостным характером и легкостью, с которой машина бежит по городским улицам. Автомобиль получился практичным и эмоциональным одновременно, причем весь такой целиком: и снаружи, и внутри, и по характеру.

Конструкторы Nissan решили, казалось бы, практически не выполненную задачу построив такой автомобиль на платформе крошечной Nissan Micra. Отсюда его достоинства, но в том числе и ряд недостатков.

Одна из проблем нота, несвойственное другим автомобилям — это ранняя необходимость замены передних тормозных дисков и колодок.

Связано это с тем, что сзади установлена неубиваемая микровская балка в сочетании с абсолютно неэффективными барабанными тормозами. Их недостаточно для этой машины, поэтому вся нагрузка приходится на передние тормоза.

А если ещё учитывать кучу разных болячек барабанных тормозов и геморроя связанного с их эксплуатацией и обслуживанием. С большой долей уверенности можно сказать, что в торможении автомобиля они практически не участвуют.

Поэтому и приходится менять передние диски и колодки почти что каждые 15000 км

В этом случае бесполезно лечить симптомы, стоит сконцентрироваться на причине!

Можно вечно обсуждать проблему и продолжать с ней жить, а можно взять и избавиться от БАРАБАНОВ его раз и навсегда, установив ЗАДНИЕ ДИСКОВЫЕ ТОРМОЗА!

Задние, дисковые, тормоза, здт, ниссан, nissan, ноут, note, MLC RNLT KIT, MADLEXXCARS

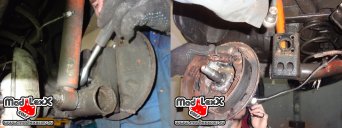

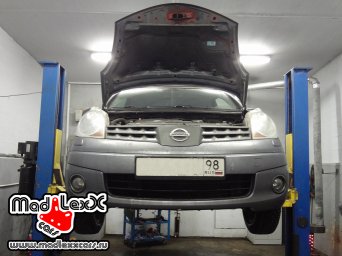

Поднимаем машину на подъемнике, для лучшего доступа ко всем узлам.

Задние, дисковые, тормоза, здт, ниссан, nissan, ноут, note, MLC RNLT KIT, MADLEXXCARS

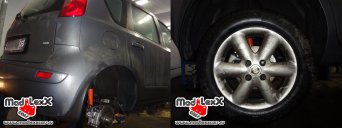

Отворачиваем 4 колесных болтах и снимаем колесо.

Задние, дисковые, тормоза, здт, ниссан, nissan, ноут, note, MLC RNLT KIT, MADLEXXCARS

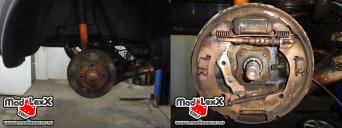

Под ним находится барабан, который выполнен со ступицей одной деталью. Снимаем защитную крышку ступицы, отворачиваем гайку и снимаем барабан. Выводим из зацепления с рычагом на колодке трос стояночного тормоза.

Задние, дисковые, тормоза, здт, ниссан, nissan, ноут, note, MLC RNLT KIT, MADLEXXCARS

В нашем случае автомобиль оборудован антиблокировочной системой (ABS). Крепежный болт датчика, как видите, в очень плохом состоянии и скорее всего не отвернулся бы, поэтому было принято решение: разъединить его разъем и снять вместе с опорным щитом.

Задние, дисковые, тормоза, здт, ниссан, nissan, ноут, note, MLC RNLT KIT, MADLEXXCARS

Отворачиваем штуцер магистрали к тормозному цилиндру и четыре крепежных болта задней цапфы. Снимаем опорный щит в сборе с цапфой, цилиндром, колодками и датчиком ABS.

Задние, дисковые, тормоза, здт, ниссан, nissan, ноут, note, MLC RNLT KIT, MADLEXXCARS

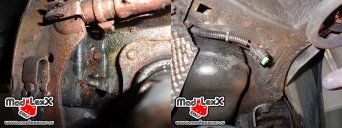

Необходимо заглушить тормозную магистраль или пережать шланги, чтобы не допустить больших утечек тормозной жидкости.

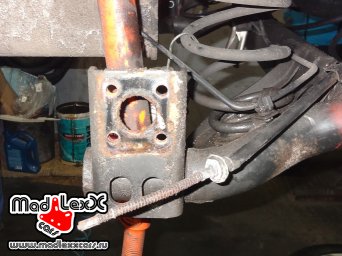

Хорошо зачищаем поверхность балки, для обеспечение ровной плоскости сопряжения деталей.

Задние, дисковые, тормоза, здт, ниссан, nissan, ноут, note, MLC RNLT KIT, MADLEXXCARS

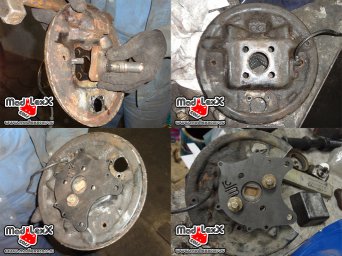

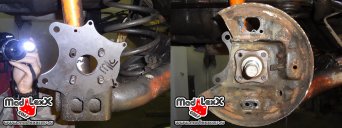

В нашем случае автомобиль оборудован ABS, поэтому будем использовать старый опорный щит, как грязезащитный щиток дисковых тормозов, одновременно обеспечив прежние положение датчика.

Для машин без ABS эти мероприятия можно не совершать, а установить готовый грязезащитный щиток от ВАЗ 2108 или от Megane. Для этого на деталях предусмотрены дополнительные отверстия под болты.

Также имеется следующий нюанс, на который следует обратить внимание перед установкой!

На этой и других моделях построенных на схожей платформе (логан/сандеро первого поколения, микра P12, clio2, NoteE11…) применяются несколько вариантов барабанных тормозов, причём в барабанах используются разные по ширине подшипники.

И соответственно разные по длине цапфы.

Подшипник в тормозном диске рассчитан на использование только с более длинной цапфой. При установке диска на более короткую цапфу, поверхность подшипника будет не полностью прилегать к поверхности цапфы, и ресурс подшипника в таком случае явно уменьшится.

КАК ПРОВЕРИТЬ: В барабан подшипник запресовывается снаружи (со стороны колесного диска) Поэтому снимаем защитную крышечку и замеряем диаметр: 55мм- хорошо, а вот 52мм — надо поменять ось на более длинную.

На логанах, сандеро второго поколения (веста, хрей, микра р13, Note E12, clio3…)устанавливаются только длинные цапфы, то что нужно для подшипников в тормозном диске.

Если на машине с завода установлена короткая ось, НАСТОЯТЕЛЬНО РЕКОМЕНДУЕМ ЗАМЕНИТЬ НА БОЛЕЕ ДЛИННУЮ ОТ ЛОГАН/САНДЕРО 2 ПОКОЛЕНИЯ (БУ 300-400р и есть аналоги). Для того чтобы избежать всякого рода проблем в будущем.

Задние, дисковые, тормоза, здт, ниссан, nissan, ноут, note, MLC RNLT KIT, MADLEXXCARS

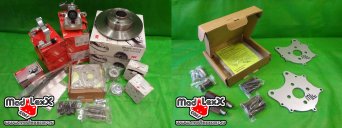

УСТАНОВОЧНЫЙ КОМПЛЕКТ MADLEXXCARS RNLT KIT для автомобилей Renault-Nissan (Renault, Nissan, Dacia, ВАЗ)

Применяемость:

Для установки на автомобили Renault с задней торсионной балкой со ступицей (4х100)

с ABS / без ABS  ( Колесный диск R14 и больше ):

Renault: Logan 1, Logan 2, Sandero 1, Sandero 2, Sandero 1 Stepway, Sandero Stepway 2, Clio II Symbol, Clio III

Nissan: Note, Micra, March, Cube

Dacia: Logan 1, Logan 2, Sandero 1, Sandero 2, Sandero 1 Stepway, Sandero Stepway 2

ВАЗ: Vesta, Xray

Задние, дисковые, тормоза, здт, ниссан, nissan, ноут, note, MLC RNLT KIT, MADLEXXCARS

Устанавливаем проставку на балку, на нее ставим опорный щит с датчиком ABS, и сверху устанавливаем подходящую цапфу. Далее с необходимым усилием затягиваем 4 болта цапфы.

Задние, дисковые, тормоза, здт, ниссан, nissan, ноут, note, MLC RNLT KIT, MADLEXXCARS

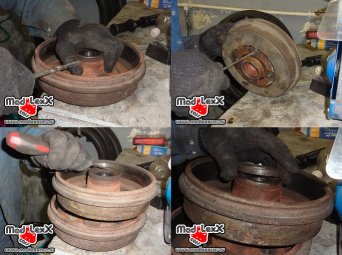

Снимаем кольцо ABS для установки на тормозной диск. Это необходимо делать очень аккуратно, не допуская повреждений. У колец ABS нет каталожных номеров, поэтому если при демонтаже оно будет сломано придётся покупать его вместе с барабаном.

Задние, дисковые, тормоза, здт, ниссан, nissan, ноут, note, MLC RNLT KIT, MADLEXXCARS

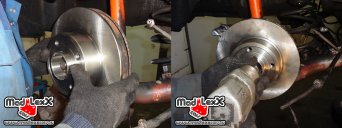

Тормозной диск, также как и барабан выполнен со ступицей, как одна деталь.

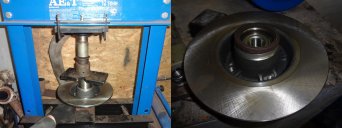

Запрессовываем подшипник в тормозной диск и устанавливаем на него кольцо снятое с барабана.( диаметр кольца немного меньше шейки на тормозном диске, поэтому для его установки необходимо подогнать шейку под размер кольца: это можно сделать болгаркой или напильником, проще всего, конечно, заплатить пару сотен токарю…)

Задние, дисковые, тормоза, здт, ниссан, nissan, ноут, note, MLC RNLT KIT, MADLEXXCARS

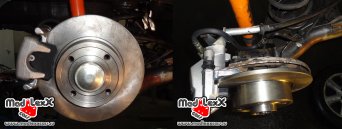

Устанавливаем тормозной диск на цапфу. Надежно закручиваем центральную гайку, с необходимым усилием.

Задние, дисковые, тормоза, здт, ниссан, nissan, ноут, note, MLC RNLT KIT, MADLEXXCARS

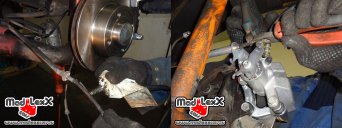

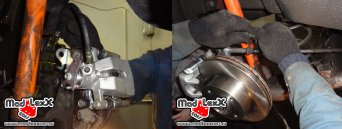

Устанавливаем тормозную скобу, сверху на неё ставим противоскрипные пластины (ремкомплект) и тормозные колодки.

Задние, дисковые, тормоза, здт, ниссан, nissan, ноут, note, MLC RNLT KIT, MADLEXXCARS

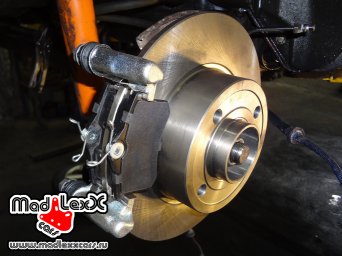

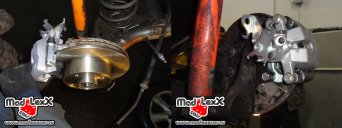

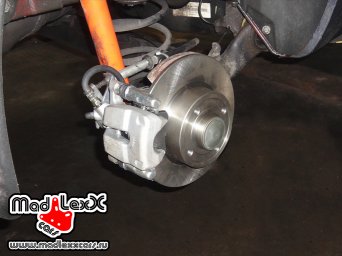

Далее устанавливаем тормозной суппорт.

Задние, дисковые, тормоза, здт, ниссан, nissan, ноут, note, MLC RNLT KIT, MADLEXXCARS

Устанавливаем трос стояночного тормоза на кронштейн суппорта, через специальную втулку.

Задние, дисковые, тормоза, здт, ниссан, nissan, ноут, note, MLC RNLT KIT, MADLEXXCARS

Устанавливаем на суппорт тормозной шланг и соединяем его с родной тормозной магистралью автомобиля.

Задние, дисковые, тормоза, здт, ниссан, nissan, ноут, note, MLC RNLT KIT, MADLEXXCARS

При необходимости по месту корректируем положение тормозных шлангов и трубок.

Задние, дисковые, тормоза, здт, ниссан, nissan, ноут, note, MLC RNLT KIT, MADLEXXCARS

Прокачиваем тормозную систему автомобиля, доливая по необходимости дополнительную жидкость в бачок. (важно не допустить полного опустошения бачка и завоздушивания системы главным тормозным цилиндром)

После чего регулируем натяжение троса стояночного тормоза, ставим на место колесо и закручиваем колесные болты.

Задние, дисковые, тормоза, здт, ниссан, nissan, ноут, note, MLC RNLT KIT, MADLEXXCARS

Владелец авто: Николай, Санкт-Петербург.

P.s.:

Дисковые тормоза

1) Быстрее реагируют на нажатие педали, так как колодки уже лежат на поверхности диска.

2) Гораздо лучше охлаждается, что не даёт тормозам перегреться и потерять эффективность.

3) Дают возможность оценить состояние и степень износа расходников, и своевременно провести ТО.

4) Обеспечивают надежную работу стояночного тормоза: можно устанавливать сигнализацию с автозапуском, без опасений, что машина куда-нибудь скатится.

5) И что немаловажно преображает внешний вид автомобиля.
